Кронштейн для дымохода сэндвич

Правила монтажа стеновых кронштейнов

Наружное крепление, должно быть надежным и прочным основанием. Полностью соответствовать жестким стандартам качества стали и действительно противостоять многим температурным нагрузкам и коррозии.

Кронштейн для дымохода сэндвич и хомут не исключение и подвержены агрессивным воздействиям окружающей среды.

При использовании крепежа, важно учитывать нюанс

Кронштейн

Труба весом более 5 метров, может весить до 50 килограммов, а кронштейн стеновой для дымохода сэндвич, может не выдержать этой массы. Чтобы избежать этой ситуации, пьедестал монтируется под тройник. Стенд можно прикрепить к стене или установить подставку на землю.

«Трубная лента», в основном круглая металлическая скоба, надевается вокруг дымохода сэндвич и закрепляется путем затягивания зажимного болта и гайки.

Используйте хомуты из нержавеющей и жаропрочной стали. Зажим между соединением с трубой не должен быть резиновым, потому что может расплавиться.

Некоторые рекомендуют обрабатывать его между слоями термостойким герметиком. Но практика показывает, что этот материал не так долговечен, поэтому проблема сохраняется.

Круглая металлическая скоба

Трубная лента

Кронштейн для дымохода сэндвич устанавливается в основании системы (для поддержки веса) Затем, настенные воротники, распределяют по высоте конструкции и продолжают поднимать до крыши дома, преодолевая гребень, минимум на 40 см, как того требуют правила.

Прежде чем начать вертикальную сборку канала на стенах, рекомендуется установить кронштейны с шагом 1,5-2 м. Способ установки, а также выбор крепежа, зависят от материала, из которого построен дом.

Для крепления к стене используют специальный кронштейн стеновой для дымохода, который представляет собой зажим под диаметр трубы, прикрепленной к требуемой поверхности. Сначала крепится кронштейн, а затем в него вставляется труба, но так же разрешается выполнять установку в обратном порядке. Закрепляется колено, как минимум одним хомутом. Крепеж устанавливают как минимум через каждые два метра.

Варианты расположения сэндвич- дымоходов

Варианты расположения сэндвич- дымоходов

Несмотря на большое количество элементов, собрать своими руками сэндвич дымоход, без привлечения специалистов, достаточно просто. Перед началом работ необходимо провести замеры, определить места будущих стыков, поворотов, которые повлияют на количество дополнительных элементов.

Следующим этапом является подготовка технологических отверстий в стене, потолках, крыше, по ходу размещения дымохода. При проходе через стену необходимо учесть, что в горизонтальном положении не рекомендуется прокладывать дымоотвод длиной более одного метра. А если такая необходимость возникла, то следует разместить трубу под углом, оптимальным будет 45о.

Предлагаем ознакомиться  Мастер-флеш для дымохода преимущества, комплектация, особенности монтажа || Как выбрать мастер флеш для дымохода

Чтобы установка дымохода своими руками прошла легко и в дальнейшем не возникли деформации, следует начинать монтаж снизу от камина или другого отопительного устройства. Не допускается проведение дымоотвода вблизи различных инженерных коммуникаций (электрическая проводка, газопровод).

Сборка дымохода по дыму и по конденсату

Сборка дымохода по дыму и по конденсату

Если собрать конструкцию своими руками предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их просачивания в помещение. Чтобы выполнить такую сборку, каждые последующие элементы конструкции должны быть надеты на предыдущие.

Кронштейн для дымохода сэндвич

Для того чтобы самостоятельно, своими руками, собрать дымоход из сэндвич-труб «по конденсату» следует каждый последующий элемент вставлять в патрубок предыдущего. Такой вариант будет препятствовать проникновение влаги в утеплитель, и защищать трубу от коррозии, но если стыки будут неплотными – то дым может проникнуть в помещение.

Специалисты советуют обязательно все горизонтальные части дымохода делать «по дыму», а вертикальные, которые проходят через неотапливаемые помещения на крыше собирать «по конденсату».Осуществляя своими руками монтаж дымохода из сэндвич труб, можно использовать один из вариантов наружного вывода

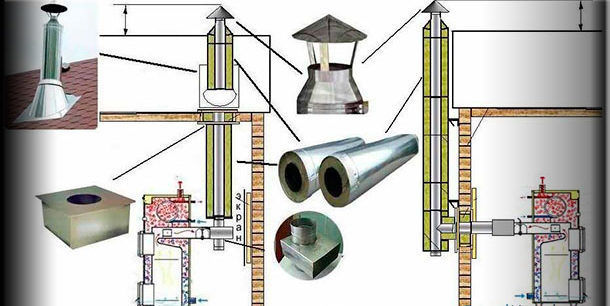

Монтаж сэндвич трубы

Монтаж сэндвич трубы

Первый вариант менее предпочтителен, особенно для отопительных устройств, работающих на твердом топливе, поскольку будет образовываться большое количество дыма, а тяга в горизонтальном положении будет минимальной.

Что представляет собой сэндвич-трубы

Устройство сэндвич трубы

Устройство сэндвич трубы

Наиболее распространенным вариантом труб из нержавеющей стали считается сэндвич-конструкция. Этот вариант является усовершенствованным типом традиционных труб из тонколистового металла. Свое название изделия получили благодаря трехслойной конструкции:

  • внутренняя труба выполнена из нержавеющей стали, как правило, для нее используют марку AISI 316, толщиной до 0,7 мм;
  • слой термоизоляции – базальтовая вата, толщиной до 30 мм и плотностью до 125 кг/м3;
  • внешний слой – нержавеющая сталь, толщиной до 0,4 мм, чаще всего используют марку AISI 304, которая характеризуется высоким сопротивлением кислотной среде.

Назначение внутренней трубы в проведении дыма и газов, именно поэтому она изготавливается из жаропрочной стали, обеспечивает герметичность и целостность под воздействием высокой температуры, может выдерживать нагрев до 900оС.

Вертикальный дымоход сэндвич

Внутренняя прослойка обеспечивает теплоизоляцию, благодаря которой дымоход практически не образует конденсат из-за разниц температуры внутри трубы и снаружи. Возникновение конденсата и послужило толчком для разработки сэндвич технологии, поскольку ранее приходилось утеплять дымоходы, монтированные из тонкостенных труб.

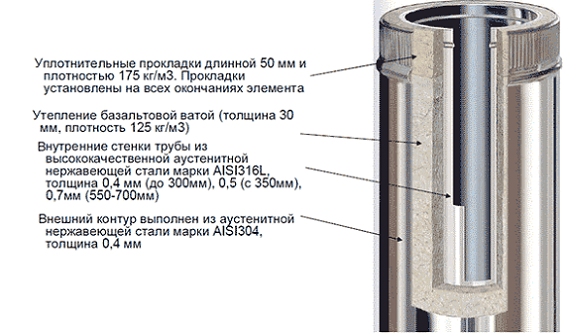

Составные элементы трубы сэндвич

Составные элементы трубы сэндвич

Дымоход

Предлагаем ознакомиться  Плюсы и минусы биметаллических батарей

Наружный слой необходим для обеспечения защиты всей конструкции от воздействия различных погодных факторов, поэтому изготавливается из сверхпрочной нержавеющей стали с высоким сопротивлением агрессивной среде.

Преимущества сэндвич-труб:

  • установка такой конструкции для дымохода обеспечивает отсутствие конденсата;
  • меньшее скопление сажи, а значит, простота эксплуатации;
  • красивый, эстетический вид дымохода;
  • пожаробезопасность;
  • легкость монтажа, своими руками, без привлечения специалистов;
  • длительный срок эксплуатации.

Устройство дымохода это несложный, но многоэлементный процесс, особенно если идет речь о подключении камина или печи с задним или боковым патрубком. Только сборка каминов с верхним подключением дымохода будет иметь более простую конструкцию.

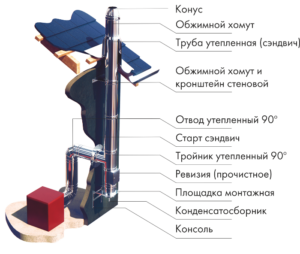

Элементы сэндвич дымохода

Элементы сэндвич дымохода

  • старт-сэндвич;
  • потолочно-проходной узел;
  • вертикальная труба;
  • хомут;
  • кронштейн;
  • оголовок;
  • колено;
  • крыза;
  • розетта;
  • тройник;
  • окапник.

Старт-сэндвич необходим для соединения одностенной трубы с утепленной. Камин, печь или другая отопительная установка подключается к основному дымоходу одностенной или гофрированной трубой с помощью шиберной задвижки.

Далее, в зависимости от месторасположения камина в комнате и предполагаемого места проведения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются между собой хомутами.

Обжимной хомут представляет собой металлическое кольцо, которое затягивается в месте стыка, он достаточно широкий и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.

Регулируемый стеновой кронштейн для крепления трубы дымохода

Регулируемый стеновой кронштейн для крепления трубы дымохода

Устройство сэндвич трубы

Для того чтобы сэндвич труба для дымохода прилегала к стене и была зафиксирована, используют кронштейн. Таким образом, осуществляется фиксация, при этом необходимо помнить, что в месте стыка двух труб нельзя устанавливать кронштейн, лучше всего крепить его посредине. Кронштейн одной стороной крепится на стену, а другой с помощью хомута к трубе.

Если высота дымохода более двух этажей, то целесообразно установить разгрузочную станцию. Она представляет собой квадрат из нержавеющей стали с элементами трубы с двух сторон, устанавливается после перекрытия. Важно помнить, что прохождение трубы через стену или перекрытие не должно совпадать с местом стыковки.

Пред проходом через кровлю нужно обязательно установить розетту, сверху нее конусную крызу, затем окапник или фартук, а на него вертикальную трубу, желательно один метр в высоту. Завершающим элементом будет оголовок, его еще называют конус, грибок. Если кровля сделана с использованием горючих материалов, нужно дополнительно установить на трубу искрогаситель, он предотвратит нежелательное воспламенение.

Предлагаем ознакомиться  Как включить кондиционер на обогрев

Состав комплекта наружных дымоходов

Элемент трубы

Прямой элемент

Большая часть конструкции, состоит из прямых элементов длиной 1 метр. Звенья соединяются друг с другом единой системой. Каждая часть имеет зажим для обеспечения безопасности этого соединения.

Компонент со съемной водонепроницаемой дверцей

Компонент с дверцей

Для облегчения ежегодной очистки трубочистом, может быть предусмотрен дополнительный элемент обслуживания. Это прямой компонент со съемной водонепроницаемой дверцей, которую можно открыть для очистки.

Настенный кронштейн

Нижняя часть конструкции

Настенный кронштейн

Дымоход крепится к фасаду здания двумя видами креплений. Сначала с помощью настенного кронштейна в нижней части конструкции, чтобы выдержать вес всей системы. Затем с помощью настенных воротников, количество которых адаптировано к высоте трубопровода.

Настенный хомут

Обжимной хомут

Настенный хомут

Кронштейн для дымохода сэндвич

Чтобы прикрепить дымоход к передней части корпуса, настенные хомуты фиксируются каждые 3 метра, или используют кронштейн стеновой телескопический, если стена имеет неровную поверхность.

Соединительный тройник

Стыковочный тройник

Для подключения внешнего узла к нагревателю, используется соединительный тройник 90. Он служит для объединения с внутренним соединением дровяной печи и установлен одностенный адаптер с двойной стенкой.

Соединительная труба

Соединитель

Соединение на внешней стене обеспечивает двустенный элемент. Это позволяет правильно соединить воздуховод снаружи и трубу от дровяной печи.

Нижний буфер

Нижний буфер

Нижняя прокладка

На нижнем конце соединительного тройника, добавлен нижний буфер, чтобы закрыть нижнее отверстие.

Выходной наконечник

Защита изоляции

Выходной наконечник

В верхней части, установлен выходной наконечник, для защиты изоляции. Он защищает стенки, но не защищает внутреннюю часть дымохода от дождя. Рекомендуется установить колпачок над этим выпускным патрубком.

Защита воздуховода

Защита от воды

Шляпа дождя

Для полной защиты наружной части, лучше закрывать дымоход из нержавеющей стали. Шляпка отводит газы горизонтально и защищает воздуховод от проникновения воды и, следовательно, от коррозии.

В особых случаях, когда труба превышает последний хомут больше 3-х метров, рекомендуется поставить дополнительное крепление. То есть, удержание верхней части дымохода на крыше, с помощью системы направляющих воротников с 2 или 3-точечным креплением.

Уют и комфорт

Хорошо построенный дымоход, создает уютную атмосферу в доме

Принцип работы телескопического кронштейна

Кронштейн для дымохода сэндвич

Некоторые ножки кронштейна регулируются по длине.

Цель этого крепежа, заключается в крепком закреплении трубы к стенке здания. Кронштейн стеновой телескопический, предотвратит смещение от горизонтального и вертикального направления. В зависимости от вида дымохода и метода крепления, возможно корректировать длину от 40 до 60 сантиметров. Применяя этот держатель, можно не опасаться за шероховатые стенки, которые, препятствуют в вертикальном положении точно зафиксировать дымоотвод. Если стена прямая, возможно использовать обыкновенный стенной держатель.

Кронштейны можно изготовить своими руками, но лучше купить. Это будет правильно с технической точки зрения.
