Установка системы вентиляции в квартире

Почему дует ветер, и причем тут вентиляция

Воздух при нагревании расширяется, становится менее плотным и по закону Архимеда “всплывает” вверх. К примеру, как раз поэтому летают воздушные шары. Внизу, откуда улетел нагретый воздух, появляется область низкого давления. В нее врывается воздух из других мест, где давление выше. Так и возникает ветер.

Какое отношение это имеет к вентиляции? Самое прямое: правильно работающая вентиляция тоже создает области низкого давления, за счет которых воздух перемещается с улицы в дом и обратно.

В каждом доме есть вытяжная труба. Она начинается в самом низу (в подвале или на первом этаже) и заканчивается над крышей. В частном доме это печная труба. В многоквартирном доме есть большие трубы, в которую впадают вытяжные каналы из всех квартир в подъезде.

В вытяжной трубе теплый грязный воздух “всплывает” вверх и в конце концов выходит на улицу над крышей. Внизу, в квартирах, возникает область низкого давления. Туда и врывается воздух с улицы – через открытые окна, балконы и неплотности в стенах. Так работает естественная вентиляция.

Принудительная приточная вентиляция

• Обеспечить воздухообмен кратностью не ниже 1-1,5 (т.е. система должна обновлять весь воздух в квартире максимум за 1 час или быстрее);
• Добиться комфортной температуры приточного воздуха;
• Добиться равномерного распределения воздуха по всем помещениям;
• Не создавать сквозняков и лишнего шума при работе;
• Снижать эксплуатационные расходы за счет использования современных решений и оборудования;

ПроветривателиПриточные установкиПриточно-вытяжные установкиВентиляторы

Позволяют быстро и недорого создать приточную вентиляцию в отдельном помещении без необходимости проводить масштабные монтажные работы. Требуется только отверстие в стене. Неудобство – занимают место на стене и требуются в каждую комнату. Решения от 31 990 руб.

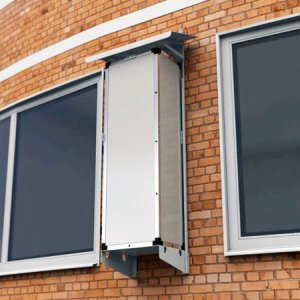

Главное преимущество установки – ее можно монтировать на улице (на внешней стене здания) или в неотапливаемом помещении (балконе, лоджии). Ключевые особенности:

• Небольшие габариты – можно легко разместить под окном или рядом;
• Производительность одной установки от 350 м³/ч (ПВУ-450 – 440 м³, ПВУ-600 – 570 м³)
• Встроенный шумоглушитель защищает от шума установки и звуков с улицы;
• Интеллектуальная система управления, недельный таймер, пульт в комплекте;
• Многоуровневая система очистки воздуха;
• Возможность установки в любой плоскости: горизонтально или вертикально;
• Умеренная цена; Решения от 107 900 руб.

Вентиляционные установки Electrolux серии EPVS STAR отлично подходят для решения большинства задач по вентиляции квартиры, данные установки уверенно занимают лидирующие места по объемам продаж и уже проверены временем. Ключевые особенности и преимущества:

• Компактные размеры позволяют разместить установку в совсем крохотном помещении или подпотолочном пространстве;
• Производительность одной установки от 200 до 1300 м³/ч (от 30 до 250 м² обслуживаемой площади);
• Наличие высокоэффективного рекуператора – бесплатный нагрев приточного воздуха;
• Встроенная система автоматики и управления – не нужно дополнительно покупать пульт и другие элементы автоматики;
• Шумоизолированный корпус;
• Возможность установки в любой плоскости: горизонтально или вертикально;
• Невысокая цена; Решения от 112 900 руб.

Решение такой задачи требует профессионального подхода и должно начинаться с расчетов параметров системы и проектирования. Поиск оптимального решения — задача инженеров «Умного климата». Использовать вентиляционную установку или собрать систему из отдельных компонентов, будет ли система приточной или приточно-вытяжной — подобные вопросы прорабатываются на этапе проектирования и зависят от целей вентиляционной системы и технических условий на объекте.

Первый метод. Проверить вытяжку можно с помощью газеты или же листа бумаги. Берется полоса газетной бумаги 3х15 см, подносится к вентиляционной отдушине. Остается наблюдать, как она поведет себя. Если вентиляция нормальная, бумага станет притягиваться к вытяжному отверстию.

Второй метод. Можно приложить газетный лист к вентиляционной отдушине. Бумага должна «прилипнуть», так как в этот момент перекрывается поток вытягиваемого воздуха.

В ситуации, когда полоска бумаги шевелится еле заметно или вовсе не отклоняется, а приложенный лист легко убирается от вентиляционной отдушины, можно сделать вывод, что вентиляция нарушена и требует исправления.

Первым делом следует выяснить, в чем именно заключается проблема. Для этого нужно произвести следующие действия.

1. Открываются окна, двери.

2. Проверяется работоспособность вентсистемы с помощью приведенных выше методик.

3. Отклонение бумаги вглубь вентиляционного прохода указывает на нормальную работу системы. Если же бумажная полоска, поднесенная к отдушине, остается неподвижной, можно предположить, что канал засорен.

4. Нужно проверить все отдушины:

• в кухне;
• в ванной комнате;
• в туалете.

Почистить вентиляционную систему можно своими силами, если воспользоваться предлагаемыми ниже советами.

Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:

• из приточного канала;
• из вытяжного вентилятора.

Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.

Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.

Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.

Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.

Ответ простой: когда не работает естественная. По большому счету есть три основные причины для установки принудительной вентиляции:

1. Воздух не входит в квартиру.
2. Воздух не очищается.
3. Воздух не выходит из квартиры.

Если коротко, то решения этих проблем выглядят так:

1. Принудительная приточная вентиляция.
2. Принудительная приточная вентиляция с НЕРА фильтром.
3. Принудительная вытяжная вентиляция.

Обо всем по порядку.

Бывает центральная и компактная приточная принудительная вентиляция. Центральная вентиляция обеспечивает воздухом всю квартиру, но занимает много места и дорого стоит. Компактная вентиляция проветривает только одну комнату, зато сравнительно недорогая, а по размерам сравнима с кондиционером. Это коротко. Подробности – ниже.

ПВУ расшифровывается, как приточная вентиляционная установка. Это такая громоздкая металлическая коробка с торчащими в разные стороны трубами. Сама коробка устанавливается в укромном месте: в техническом помещении, за окном, над навесным потолком или на чердаке. По одной из труб воздух попадает с улицы в ПВУ, по остальным – из ПВУ в комнаты.

Строго говоря, центральной может быть не только приточная принудительная вентиляция, но и приточно-вытяжная. Это когда по одним трубам свежий воздух затекает в комнату, а по другим трубам вытекает. Сердце подобной системы принудительной вентиляции – все та же металлическая коробка с мощным вентилятором внутри.

Плюсы центральной вентиляции: бесшумность и высокая производительность. За час одна установка нагоняет сотни кубометров свежего воздуха. Этого хватает на всю квартиру.

Минусы: сложный монтаж и большие размеры. Сама установка влезет только на балкон или за окном на кронштейне, воздуховоды – за навесным потолком. Чтобы трубы влезли туда, вероятно, потолок придется опустить на 10-20 см.

Красиво установить ПВУ можно только во время капитального ремонта, включив вентиляцию в проект квартиры. Уже на готовом ремонте сделать аккуратный монтаж практически невозможно. Одна только прокладка воздуховодов сулит кучу строительного мусора и много новых дыр в стенах.

Компактная вентиляция дает меньше воздуха, чем центральная вентиляция (до 120-150 м3/ч). Однако этого достаточно для проветривания одной комнаты. Зато компактную принудительную вентиляцию купить можно всего за 25-35 тысяч рублей, в то время как центральная обойдется минимум за 100, а то и все 300 тысяч рублей. Поставить в трехкомнатную квартиру три бризера будет дешевле, чем городить центральную вентиляцию.

Еще один плюс компактных устройств принудительной вентиляции – простая и быстрая установка. Бригада специально обученных монтажников, установка алмазного бурения, всего одно отверстие, час работы – и приточная вентиляция готова. Никакой пыли, грязи и испорченных обоев. И не надо двигать навесной потолок.

Вердикт: для городской квартиры с готовым ремонтом однозначно лучше выбрать компактную принудительную вентиляцию.

Проблема: свежий воздух не попадает в квартиру.Оптимальное решение: бризер или проветриватель.

С такой вентиляцией аллергики и астматики могут спасаться дома во время аллергического сезона или крупных промышленных выбросов. НЕРА фильтр очищает воздух от самых мелких частиц, в том числе от мельчайшей сажи, автомобильных выхлопов и пыльцы.

Подробнее о НЕРА фильтре

Фильтр можно установить как в центральную, так и в компактную вентиляцию. И раз мы уже выяснили, что для квартиры больше подходят компактные устройства, о них и поговорим. Хотя разговор тут короткий: в проветривателях НЕРА фильтров нет, а в бризерах есть (правда, не во всех комплектациях). Собственно, это одно из ключевых отличий бризера от проветривателя.

Проблема: в семье аллергик или астматик, а из окна в дом летят пыльца и пыль.Оптимальное решение: бризер с НЕРА фильтром.

Вытяжные отверстия в квартире находятся в комнатах с повышенной влажностью и грязным воздухом. Обычно это ванная комната и кухня. Помните вентиляционные решетки над раковиной или кухонной плитой? Это и есть вытяжные отверстия.

Возьмите полоску газетной бумаги и поднесите ее к вентиляционной решетке на расстояние 1-2 см. Если газета прилипла к решетке, значит, работает естественная вентиляция. Если же газета осталась неподвижной или отклонилась слабо, то стоит установить вытяжные бытовые вентиляторы в квартиру. Иначе неприятные запахи и сырость будут задерживаться в комнатах.

В качестве вытяжных вентиляторов для ванных комнат обычно используются настенные вентиляторы. Их легко установить: надо всего лишь снять решетку и заменить ее на вентилятор подходящего диаметра. Он будет проталкивать воздух по каналу и обеспечит бесперебойную работу вытяжной вентиляции.

При выборе принудительной вентиляции для ванной нужно ориентироваться на следующие параметры:

• Производительность вентилятора должна быть 90-120 м3/ч. Подробнее о нормах воздухообмена в квартире можете прочитать здесь.
• Вентилятор обязательно должен быть влагозащищенным. В ванной сыро – электрический прибор с плохой изоляцией может стать серьезной проблемой.
• Часто вентилятор связан со светом в ванной комнате: включается свет – включается и он, и наоборот. Этого недостаточно для нормального воздухообмена. Лучше купить принудительную вентиляцию с таймером – она дороже, но зато справляется со своей работой.
• Хорошим бонусом будет обратный клапан. Он не даст воздуху из вытяжного канала попасть обратно в квартиру. А такое возможно, например, если ваш сосед тоже установил себе вытяжной вентилятор, но намного мощнее Вашего. В этом случае его вентилятор будет попросту продавливать воздух по вытяжке куда попало, в том числе и в Вашу квартиру.

Вид приточной вентиляции	Производительность	Фильтрация	Дополнительные параметры	Цена с монтажом
Приточный клапан	от 0 до 54 м3/ч на одну комнату	нет	нет	5 900 руб
Проветриватель	от 10 до 160 м3/ч на одну комнату	либо угольный фильтр, либо грубый фильтр G3	подогрева воздуха нет, низкий уровень шума, 7 скоростей	22 490 руб
Бризер	от 30 до 130 м3/ч на одну комнату	три фильтра: тонкий фильтр F7, НЕРА фильтр H11, угольный фильтр	подогрев от -40°С до 25°С с климат-контролем, средний уровень шума, 4 скорости	28 900 руб
Центральная приточная вентиляция	около 300-500 м3/ч на всю квартиру	дополнительные фильтры за отдельную доплату: грубые фильтры G3-G4, тонкие фильтры F5-F7, угольные фильтры	водяной или электрический обогрев воздуха, низкий уровень шума, за дополнительную плату можно установить модули охлаждения и увлажнения воздуха	около 100 000 руб расходы на дополнительные модули затраты на ремонт

Почему естественной вентиляции недостаточно

Говорят, чем проще, тем надежнее. С естественной вентиляцией все наоборот: она максимально простая, но при этом совсем не надежная. Вот несколько ситуаций, в которых естественная вентиляция дает сбои:

• Дома герметичные пластиковые окна, которые не пропускают воздух с улицы. В этом случае воздух из комнаты уходит в вытяжной канал, но свежий уличный воздух не может попасть на освободившееся место. Вместо него в комнату засасывается воздух из подъезда, других помещений или межстенного пространства. От этого свежее не станет, это факт.
• По ошибке проектировщиков или строителей подъезд промерзает зимой, и вытяжная труба промерзает вместе с ним. Воздух в трубе слабо нагревается и медленно поднимается. Вытяжки нет, областей низкого давления не возникает, перемещения воздушных масс нет, а значит, нет и притока.
• Вентиляционные каналы не чистили десятки лет, и они заросли пылью и грязью. Просвет труб уменьшился, воздуху сложнее проходить по ним. Естественно, вытяжка уменьшается.
• Снаружи такой ветер, что он буквально задувает воздух обратно в вытяжную трубу. Воздух не может выйти наружу, поэтому копится в вытяжке, давление растет – и в конце концов грязный воздух из вытяжки может попасть обратно в дом.

Как видите, на работу естественной вентиляции влияет множество факторов: температура за окном, направление и сила ветра, воздухопроницаемость стен и окон, состояние вентиляционных воздуховодов. Не все эти факторы мы можем контролировать, а значит, и воздухообмен контролировать тоже не можем.

С принудительной вентиляцией все по-другому. В ней воздух движется не по какому-то закону Архимеда, а благодаря вентилятору. С ним неважно, какое давление в вытяжной трубе и какая погода за окном – важна только производительность вентилятора. Установили систему принудительной вентиляции с мощной «вертушкой» – и в квартире точно будет свежо.

Приточно-вытяжные установки с рекуперацией

Если же в квартире уже есть чистовая отделка, то жалко будет ломать интерьер для прокладки воздуховодов. Проще и дешевле установить компактную приточную вентиляцию: проветриватель или бризер. Это небольшие приборы, которые устанавливаются на стену и подают свежий воздух через сквозной канал. ПОДРОБНЕЕ О МОНТАЖЕ.

• Производительность. По нормам минимальная производительность – 30 м3/час для одного человека. Чтобы свежего воздуха хватило на всех членов семьи, желательно, чтобы в приточной вентиляции был вентилятор. Чем он мощнее, тем больше пригонит свежего воздуха.
• Фильтрация воздуха. Городской воздух – это гремучая смесь выхлопных газов, пыли, промышленных выбросов, а по весне еще и аллергенов. Задержать весь этот коктейль может хорошая система очистки с несколькими фильтрами. Для крупных частиц – фильтр класса G (грубой очистки) или класса F (тонкой очистки), для мелких частиц – более эффективные фильтры класса H (так называемые НЕРА фильтры), для вредных газов – угольные фильтры.
• Цена. Компактные устройства заметно дешевле, чем центральная приточно-вытяжная вентиляция. Она стоит около 100 тысяч рублей и даже больше.
• Дополнительные параметры. Бывают устройства с подогревом воздуха в квартире, разным количеством скоростей вентилятора и соответственно с разным уровнем шума. Полезные опции – Wi-Fi модуль, датчик уровня СО2.

Ниже – сравнительная таблица, в которой вы можете оценить разные типы приточной вентиляции по всем перечисленным параметрам.
